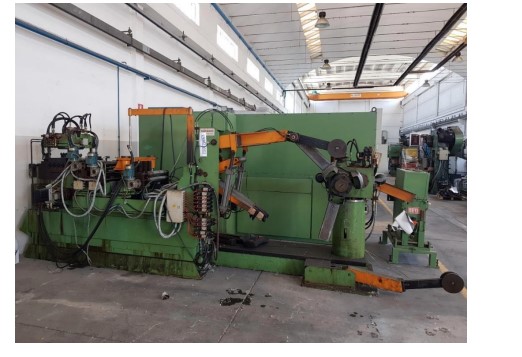

Linea di Asservimenti SARONNI mod. 44/C/400-N027/500/R44

  • Codice: AAOW1388
  • Marca: Saronni
  • Descrizione:

    LINEA DI ASSERVIMENTO SARONNI mod. 44/C/400-N027/500/R44

    LINEA DI ASSERVIMENTO COMPOSTA DA:

    N° 01 ASPO SVOLGITORE DOPPIO

    GRUPPO SVOLGITORE Tipo 44 / C / 400 / 4000

    * Larghezza min. ÷ max. nastro mm. 80 ÷ 400

    * Ø interno rotolo min. ÷ max. mm. 460 ÷ 520

    * Ø esterno rotolo min. ÷ max. mm. 1600

    * Spessore nastro min. ÷ max. 200 x 5,5 ** 150 x 6 mm. 0,8 ÷ 4

    * Peso del rotolo Kg. 5000+5000

    * Velocità di uscita del nastro del gruppo raddr.-alimentatore m / 1' 2 ÷ 42

    APERTURA MENSOLE

    Idraulica, 2 pistoni Saronni Ø160

    ROTAZIONE DEI MANDRINI

    Motorizzata N°2 pneumatici a disco Sorima SPG2

    ROTAZIONE ASPO

    Idraulica n°01 attuatore rotante Hico Rot 35B

    * Senso di alimentazione Da SINISTRA a DESTRA

    * Svolgitura Superiore.

    * Tensione del circuito principale 400 V. 50 ÷ 60 Hz.

    * Tensione dei comandi ausiliari ed elettrovalvole 24 V. D. C.

    * Tensione CPU, ingressi e uscite PLC 24 V. D. C.

    RADDRIZZATRICE ALIMENTANTE MODELLO R 44 / 300/400 / 9 / 4/ AL

    Larghezza min. ÷ max. nastro mm. 80 ÷ 400

    * Spessore nastro min. ÷ max. mm. 0,7 ÷ 4

    * Rulli di trazione Ø 75 4

    * Rulli raddrizzatori Ø 61 9

    * velocità uscita nastro m/1’ 2÷30

    *Guide autoc. A comando man.

    DISPOSITIVO DI REGOLAZIONE IN ALTEZZA:

    Motorizzato con corsa max. di mm. 200

    LUBRIFICAZIONE : ingranaggi del riduttore in bagno d’olio

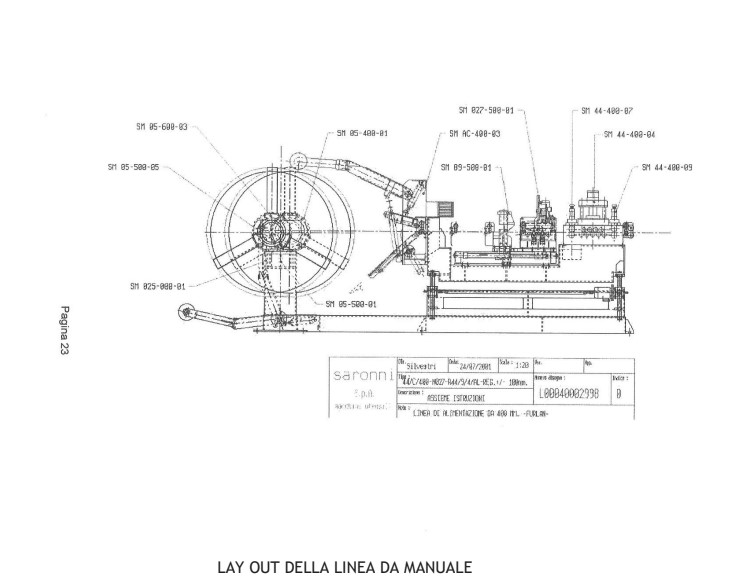

    DISPOSIZIONE LINEA

    * Guide del nastro N900 Autocentranti a com. manuale.

    * Senso di alimentazione Da SINISTRA a DESTRA

    * Svolgitura Superiore.

    * Tensione del circuito principale 400 V. 50 ÷ 60 Hz.

    * Tensione dei comandi ausiliari ed elettrovalvole 24 V. D. C.

    * Tensione CPU, ingressi e uscite PLC 24 V. D. C.

    N°01 LINEA DI ASSERVIMENTO SARONNI mod. 44/C/400-N027/500/R44 composta da:

    N° 01 ASPO SVOLGITORE DOPPIO

    N° 01 CESOIA IDRAULICA DI TAGLIO E DI INTESTATURA

    N° 01 RADDRIZZATRICE ALIMENTANTE
